S35®Tech · Laboratorio de Materiales Pétreos
ML-FIL-004 · REV 01 · 2026
de material
Mica
Filosilicato de aluminio y potasio, grupo de la moscovita

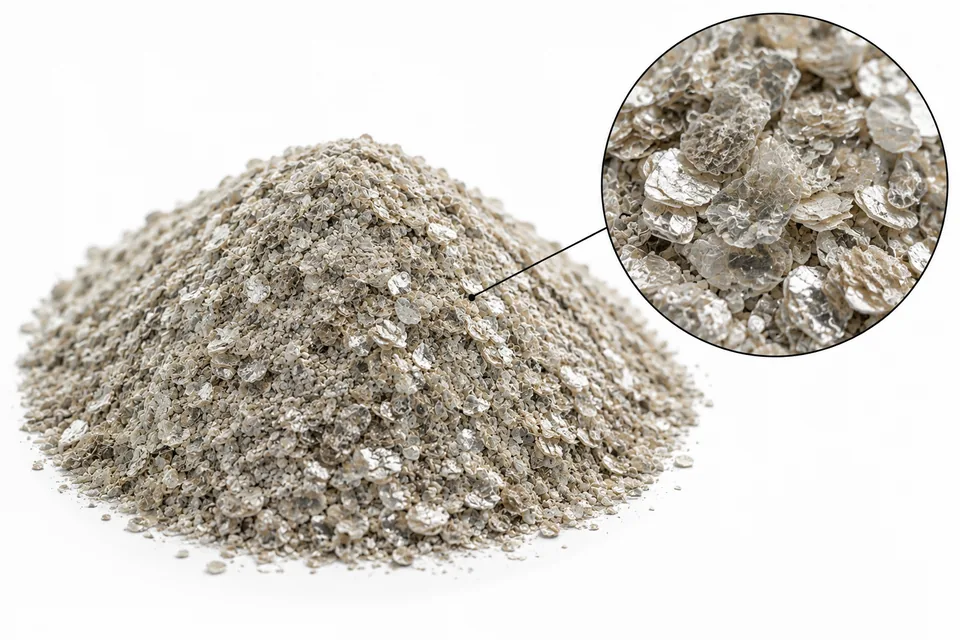

Mineral que se exfolia en láminas ultrafinas, flexibles y de brillo metálico natural. Molida, aporta un efecto perlado o metálico y un armado laminar en la matriz que ninguna carga esférica reproduce, sin participar en reacciones químicas.
La mica, como el talco, tiene estructura de filosilicato en láminas, con una diferencia clave: sus láminas son mucho más grandes respecto a su espesor (relación de aspecto extremadamente alta). A diferencia del talco, esas láminas son elásticas y resistentes, no resbaladizas y blandas. Al exfoliarse en placas casi perfectas, cada partícula actúa como un pequeño espejo y le da su brillo metálico o perlado característico.
Dispersas en una matriz —recubrimiento, mortero decorativo o plástico— esas láminas tienden a orientarse paralelas a la superficie. Ese armado laminar hace dos cosas: refleja la luz de forma direccional, creando el efecto perlado o metálico; y forma una barrera física en capas que dificulta el paso de agua o vapor, algo que las partículas esféricas no logran.
| Parámetro | Mica | Talco | Caolín |
|---|---|---|---|
| Relación de aspecto | Muy alta, 50:1 a 200:1 | Moderada, 10:1 a 20:1 | Moderada, 10:1 a 15:1 |
| Textura al tacto | Firme, con brillo visible | Suave, grasosa, mate | Suave, mate |
| Efecto visual | Perlado / metálico | Ninguno, control de brillo | Blancura y opacidad |
| Parámetro | Valor típico | En términos prácticos | Norma |
|---|---|---|---|
| Tamaño de partícula | Malla 60 – malla 325 | La malla más gruesa da más brillo visible; la fina, un efecto sutil y mejor barrera. | ASTM D6721 |
| Densidad real | 2.7 – 3.0 g/cm³ | Similar a otras cargas minerales comunes; no altera de forma marcada el volumen de pasta. | ASTM C188 |
| Resistencia dieléctrica | Alta | Se usa como aislante eléctrico donde otras cargas no cumplen esa función. | ASTM D149 |
| Estabilidad térmica | Hasta ~500 °C | No se descompone en el rango típico de procesamiento de recubrimientos. | ASTM E1131 |
Recubrimientos texturizados y decorativos. Aporta un efecto perlado o metálico visible en acabados de muro como estuco veneciano o pintura mineral.
Pinturas anticorrosivas. La estructura laminar alarga el camino que el agua o el oxígeno deben recorrer para llegar al sustrato metálico.
Compuestos aislantes eléctricos. Su resistencia dieléctrica la hace útil en refuerzos que también requieren aislamiento.
Morteros y estucos decorativos. Da un acabado con destello sutil, de efecto mineral natural más que de brillo sintético.
La orientación es la clave. El brillo visible aparece si las láminas se orientan paralelas a la superficie. Una aplicación con cizalla excesiva puede fragmentarlas y perder el efecto.
La malla define el resultado visual. La malla gruesa da destellos individuales visibles; la fina, un brillo uniforme y sutil, casi imperceptible como partícula.
Mayor demanda de agua o resina. Su alta superficie laminar pide verificar el punto de saturación del ligante antes de fijar la dosis final.
Carga funcional, no cementante. Es una carga decorativa y de barrera; dosis altas pueden debilitar la matriz si no se compensan.
Saco cerrado en sitio seco. Evitar compresión excesiva de los sacos en la estiba: puede fracturar las láminas más grandes.
Mascarilla contra polvo en manejo y dosificación por su finura. Las láminas más finas son partículas respirables.
