S35®Tech · Laboratorio de Materiales Pétreos
ML-AGG-004 · REV 01 · 2026
de material
Jal · Pumita

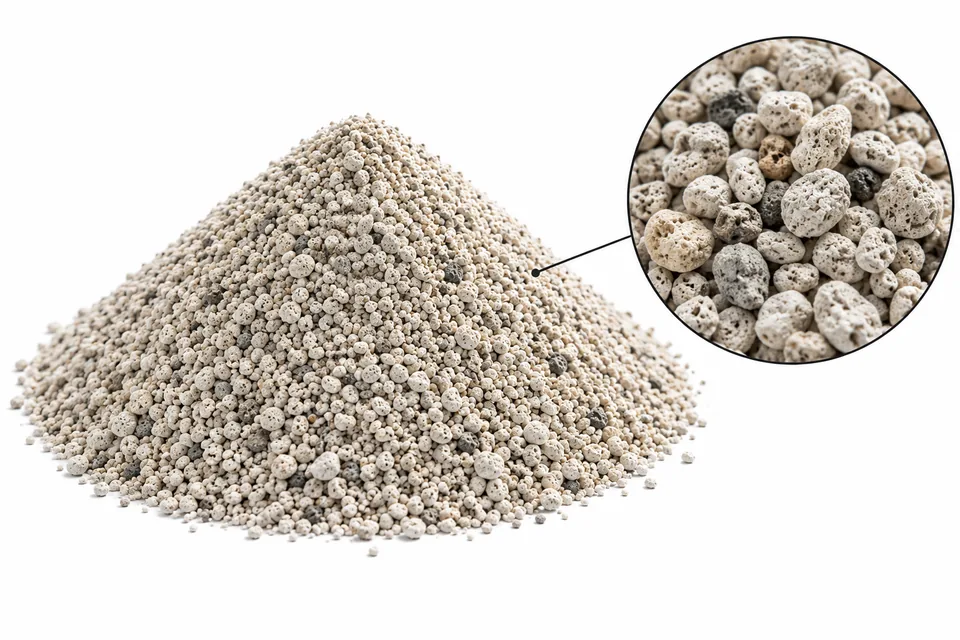

Piedra pómez triturada y cribada · grado construcción
Espuma volcánica natural: lava que enfrió con gas adentro y quedó llena de burbujas. Es ligera, porosa y un poco puzolánica: aligera la mezcla y además aporta algo de resistencia con el tiempo.
La pumita se forma cuando lava rica en sílice y gas llega a superficie y se enfría de golpe. El gas no alcanza a escapar y queda atrapado: el resultado es un vidrio con tantas burbujas que la piedra flota en agua. Esa espuma explica la ligereza y el aislamiento.
Como vidrio volcánico —sílice amorfa, no cristalina— reacciona despacio con la cal libre del cemento: es una puzolana natural. Además de aligerar, aporta resistencia a largo plazo y refina la porosidad del mortero.
| Componente | Rango % |
|---|---|
| Dióxido de silicio · SiO2 | 60.0 – 75.0 |
| Óxido de aluminio · Al2O3 | 12.0 – 18.0 |
| Óxido de hierro · Fe2O3 | 1.0 – 4.0 |
| Óxidos alcalinos · Na2O + K2O | 4.0 – 9.0 |
| Óxido de calcio · CaO | 0.5 – 3.0 |
| Pérdida por calcinación · L.O.I. | 2.0 – 6.0 |
La sílice amorfa es lo que la hace puzolánica. El hierro explica los tonos beige, ocre y gris del jal según el yacimiento.
| Grado | Tamaño | Uso habitual |
|---|---|---|
| Polvo | < 0.15 mm | Adición puzolánica en pastas |
| Fino | 0.15 – 1.2 mm | Estucos y acabados texturizados |
| Medio | 1.2 – 5 mm | Morteros y bloques ligeros |
| Grueso | 5 – 20 mm | Concretos ligeros y rellenos |
Para recubrimientos se prefieren fino y polvo; el grueso va a elementos estructurales ligeros.
| Parámetro | Valor típico | En términos prácticos | Norma |
|---|---|---|---|
| Aspecto y color | Grano poroso beige, gris u ocre | Tiñe la mezcla; no sirve para blancos puros sin corregir con pigmento. | Visual |
| Densidad aparente | 500 – 900 kg/m³ | Cerca de la mitad del peso de la arena: baja carga muerta sin perder cuerpo. | ASTM C29 |
| Absorción de agua | 15 – 35 % | Alta: hay que prehumedecer o el mortero se seca antes de fraguar. | ASTM C128 |
| Actividad puzolánica | 75 – 90 % a 28 días | Reacciona con la cal libre: gana resistencia despacio y densifica la pasta. | ASTM C311 |
| Conductividad térmica | 0.10 – 0.20 W/m·K | Aísla bastante más que la arena, aunque menos que la perlita. | ASTM C177 |
| Resistencia del grano | Media-baja · frágil | Soporta mezclado normal; las aspas agresivas lo pulverizan. | Observación |
| pH en suspensión | 7.0 – 8.5 | Compatible con cemento, cal y yeso sin efectos laterales. | Potenciómetro |
| Estabilidad térmica | Incombustible · clase A1 | No arde ni emite humos. Aporta en sistemas de protección contra fuego. | EN 13501-1 |
| Finos y arcilla | < 5 % pasa #200 | El jal de banco llega con tierra; un mal lavado/cribado sube la demanda de agua. | ASTM C117 |
Baja el peso del mortero y conserva el grano y la textura de un agregado pétreo. Es el punto medio entre la arena y los agentes muy ligeros.
Su sílice amorfa consume cal libre y forma silicatos: la mezcla gana resistencia después de 28 días y se vuelve menos permeable.
Los granos prehumedecidos devuelven agua durante el fraguado. Curado interno útil en climas secos y calientes.
Bloques y concretos ligeros. Piezas de mampostería aligerada y firmes de nivelación con menor carga muerta.
Morteros y estucos texturizados. El grado fino da textura mineral abierta y aligera aplanados gruesos.
Cemento puzolánico. Sustitución parcial de clínker en cementos mezclados y morteros de baja permeabilidad.
Drenaje y horticultura. Sustratos, azoteas verdes y capas filtrantes por su porosidad y bajo peso.
Prehumedecer siempre. Absorbe entre 15 y 35 % de su peso. Si entra seco al mortero se bebe el agua de amasado y la mezcla pierde trabajabilidad en minutos.
Color variable por yacimiento. El tono cambia de beige a gris según el hierro. Para acabado aparente hay que fijar proveedor y lote, o corregir con pigmento.
Cribar y lavar. El jal de banco llega con tierra y arcilla. Los finos plásticos suben la demanda de agua y bajan la adherencia; conviene verificar el pasante #200 por lote.
Como adición, 10–25 %. En polvo, sustituyendo cemento, mejora impermeabilidad y baja el calor de hidratación. Más allá del 25 % el fraguado se vuelve demasiado lento.
Curado húmedo obligado. La reacción puzolánica solo avanza con humedad. Sin curado, la ganancia de resistencia tardía no ocurre.
Combina bien con cal. En morteros de cal la reacción puzolánica es la que da resistencia; jal fino y cal hidratada son una pareja histórica.
La pumita es una de las pocas rocas que flota: los huecos de gas ocupan más volumen que el vidrio que los rodea.
El concreto romano usaba ceniza volcánica con cal. Esa misma reacción puzolánica es la razón de que sus obras sigan en pie.
En México se le llama jal, tepojal o pómez según la región; todos son el mismo material de origen volcánico.
A granel bajo cubierta o en saco cerrado, separado por grado. No caduca. Si se moja en pila, el contenido de humedad varía mucho de un punto a otro: conviene medirlo antes de dosificar.
Mascarilla N95/FFP2 y gafas al cribar o vaciar: genera polvo abundante. Contenido de sílice cristalina bajo pero no nulo; extracción localizada en molienda y limpieza en húmedo.
